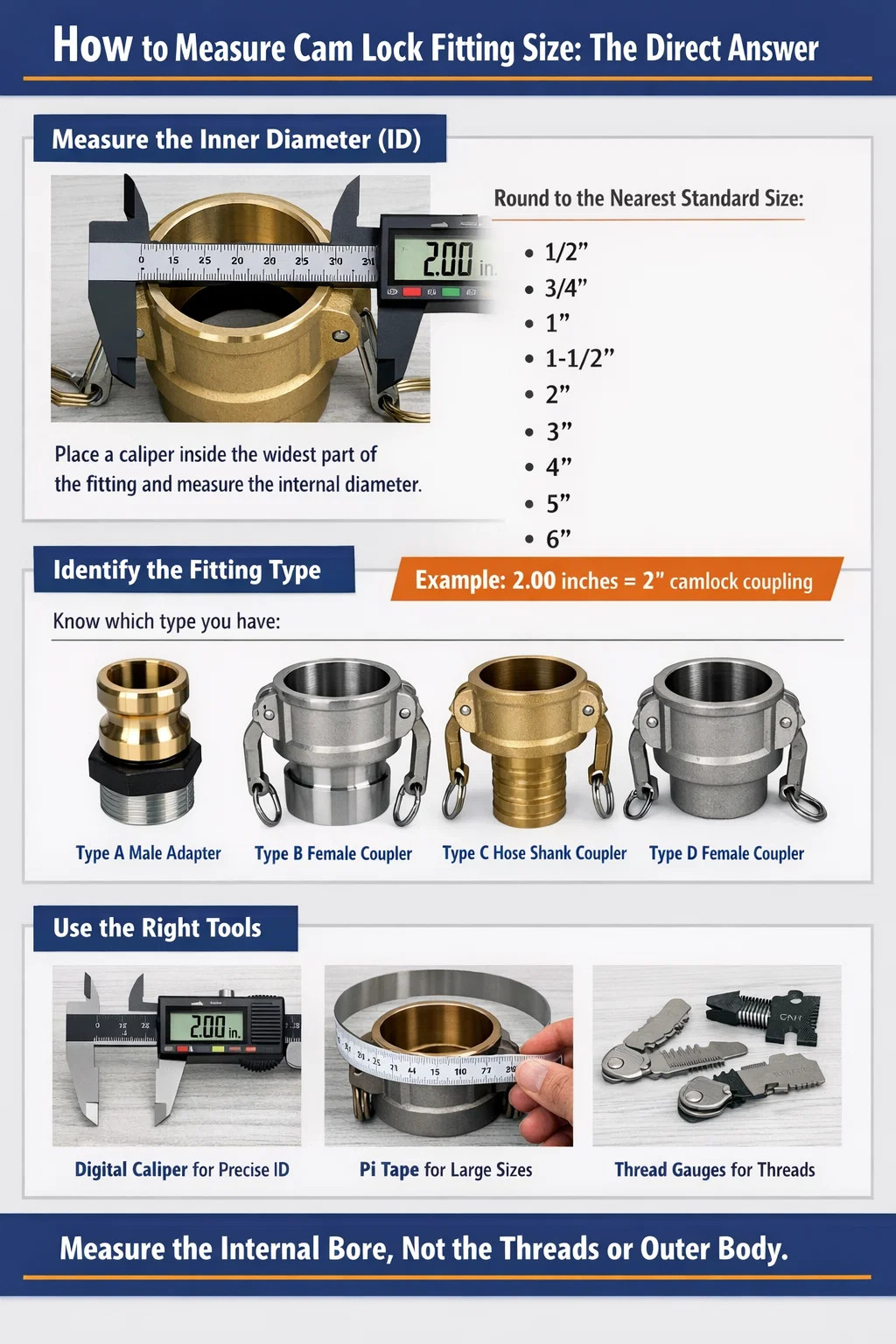

Как измерить размер фитинга эксцентрикового замка: прямой ответ
Чтобы измерить установка замка кулачка размера, вам необходимо измерить внутренний диаметр (ID) муфты, а не внешнюю резьбу или внешний корпус. Поместите штангенциркуль или линейку на самое широкое внутреннее отверстие фитинга. Это число, округленное до ближайшего стандартного размера, и представляет собой размер фитинга кулачкового замка. Стандартные размеры от От 1/2 дюйма до 6 дюймов , наиболее распространенными размерами являются 1 дюйм, 1,5 дюйма, 2 дюйма, 3 дюйма и 4 дюйма. Если вы измерите 2,0 дюйма в поперечнике внутреннего отверстия, у вас будет 2-дюймовая муфта с эксцентриковым замком.
Тем не менее, правильность этого измерения зависит от типа фитинга, который вы держите (штуцер или розетка, переходник или муфта), материала, из которого он изготовлен, и от того, нужно ли вам сопоставить его с фитингом шланга, трубы или резервуара на другом конце. В этом руководстве подробно рассматривается каждый сценарий, чтобы вы каждый раз получали правильный размер.
Понимание типов фитингов кулачкового замка перед измерением
Прежде чем проводить какие-либо измерения, необходимо определить, какой тип фитинг камлока с которым вы работаете. Существует семь стандартных типов кулачковых и канавочных соединений, определенных стандартом MIL-C-27487, а затем ASME B16.6. Каждый тип имеет свою конфигурацию, и зная вашу, вы точно подскажете, где разместить измерительный инструмент.
- Тип А — Переходник с наружной резьбой NPT на одном конце; измерьте конец канавки кулачка (со стороны замка кулачка).
- Тип Б — Муфта с внутренней резьбой NPT; измерьте диаметр внутренней канавки корпуса.
- Тип С — Муфта «мама» с хвостовиком шланга; измерьте конец хвостовика шланга на совместимость со шлангом, а конец кулачковой канавки на размер муфты.
- Тип Д — Муфта внутренняя с внутренней резьбой BSPP; измерьте внутреннее отверстие в канавке замка кулачка.
- Тип Е — Переходник «папа» с хвостовиком для шланга; измерьте конец канавки кулачка.
- Тип Ф — Переходник с наружной резьбой BSPP; измерьте конец канавки кулачка.
- Тип ДC (Dust Cap) and DP (Dust Plug) — Защитные торцевые заглушки; измерьте внутреннее отверстие гнезда для постоянного тока или внешний диаметр вилки для DP.
Критическая точка для всех типов: Номинальный размер муфты кулачкового замка всегда относится к внутреннему диаметру сечения канавки кулачка. , а не размер резьбы, не размер заусенца шланга и не внешний диаметр корпуса. Их путаница приводит к несоответствию заказов, особенно при переключении между переходниками с резьбой NPT и типами хвостовиков шлангов.
Инструменты, необходимые для точного измерения муфты Camlock
Стандартная линейка или рулетка даст вам приблизительный ответ для больших размеров (3 дюйма и выше), но для кулачковых и пазовых муфт размером 1, 1,5 или 2 дюйма разница между размерами составляет всего полдюйма — запас, который легко пропустить, используя только рулетку. Вот что использовать:
Цифровой штангенциркуль
Лучший инструмент для работы. Цифровой штангенциркуль показывает точность 0,01 мм или 0,001 дюйма. Откройте губки, вставьте наконечники для внутреннего измерения в отверстие эксцентрикового фитинга и прочитайте показания на дисплее. Это исключает человеческую ошибку параллакса. Ищите штангенциркуль с диапазоном хода не менее 6 дюймов (150 мм); большинство размеров кулачковых замков попадают в этот диапазон. Для 5-дюймовых и 6-дюймовых муфт Camlock вам может понадобиться 8-дюймовый штангенциркуль или пи-лента.
Пи-лента (лента по окружности)
Для фитингов с кулачком и пазом большого диаметра лента оборачивается вокруг внешнего корпуса и напрямую считывает эквивалентный диаметр. Это полезно, когда вы не можете ввести штангенциркуль внутрь отверстия, например, при измерении фитинга, который все еще подключен к системе трубопроводов. Однако пи-ленты измеряют внешний диаметр (НД), а не отверстие, поэтому вам все равно нужно знать толщину стенки, чтобы получить внутренний диаметр. Для стандартных фитингов с камлоком из алюминия или нержавеющей стали толщина стенки указана в опубликованных таблицах размеров по размерам.
Калибр резьбы
Если вы пытаетесь сопоставить резьбовой конец переходника с эксцентриковым замком (типа A, B, D или F) с существующей трубной резьбой, необходим измеритель шага резьбы. Он определяет, есть ли у вас резьба NPT, BSPP или метрическая. Это не указывает вам непосредственно размер муфты с кулачковым замком, но подтверждает резьбовое соединение на некулачковом конце, поэтому вы можете выбрать подходящий адаптер типа A или типа B.
Шаг за шагом: измерение муфты Camlock с внутренней резьбой (тип B, C, D)
Муфты с внутренней резьбой являются наиболее распространенным компонентом, который приходится измерять людям, поскольку они обычно устанавливаются на приемном конце шланга или системы труб и должны быть заменены или дублированы.
- Установите муфту эксцентрикового замка на верстак так, чтобы отверстие канавки кулачка было обращено вверх.
- Откройте губки цифрового штангенциркуля во внутреннее положение измерения (меньший набор губок в верхней части большинства штангенциркулей).
- Вставьте внутренние измерительные губки в отверстие кулачковой муфты — это круглое отверстие в центре, в которое вставляется охватываемый адаптер.
- Раздвигайте губки до тех пор, пока они слегка не коснутся внутренних стенок отверстия в самом широком месте. Не форсируйте измерение.
- Прочтите размер и округлите его до ближайшего стандартного размера. Например, если вы измеряете 2,06 дюйма, у вас есть 2-дюймовая муфта с кулачковым замком. Если вы измеряете 3,09 дюйма, у вас 3 дюйма.
- Перекрестно проверьте, глядя на рычаги блокировки кулачка. Стандартные 2-дюймовые алюминиевые муфты с эксцентриковым замком имеют кулачковые рычаги длиной примерно 1,5 дюйма; 3-дюймовые муфты имеют кулачковые рычаги длиной примерно 2 дюйма. Эти размеры стандартизированы производителем, поэтому они служат для быстрой визуальной проверки работоспособности.
Если муфта подверглась коррозии, повреждена или имеет кромку, препятствующую установке суппорта, измерьте внешний диаметр входящей в нее вилки (если имеется), затем вычтите двойную толщину стенки для этого размера в соответствии с опубликованными стандартами размеров.
Пошаговое измерение: измерение переходника Camlock с наружной резьбой (тип A, E, F)
Вилочные адаптеры Camlock имеют штекерный конец, который вставляется в гнездовую муфту. Внешний диаметр этой заглушки соответствует внутреннему отверстию муфты, поэтому измерение внешнего диаметра охватываемого переходника дает номинальный размер при сопоставлении со стандартной таблицей размеров.
- Держите адаптер Camlock с вилкой так, чтобы конец вилки был обращен к вам.
- Используйте внешние измерительные губки вашего цифрового штангенциркуля (основные большие губки внизу).
- Сомкните губки вокруг цилиндрической части заглушки — гладкой круглой части, которая вставляется в охватывающую муфту. Не измеряйте сами канавки кулачковых канавок; измерьте гладкое сечение ствола.
- Прочтите внешний диаметр. Используйте таблицу ниже, чтобы преобразовать это показание наружного диаметра в номинальный размер фитинга эксцентрикового замка.
| Номинальный размер | Внешний диаметр штекера (дюймы) | Внешний диаметр штекера (мм) | Внутренний диаметр внутреннего отверстия (дюймы) |
|---|---|---|---|
| 1/2" | 0.75 | 19.1 | 0.50 |
| 3/4" | 1.00 | 25.4 | 0.75 |
| 1" | 1.25 | 31.8 | 1.00 |
| 1-1/2" | 1.75 | 44.5 | 1.50 |
| 2" | 2.25 | 57.2 | 2.00 |
| 2-1/2" | 2.75 | 69.9 | 2.50 |
| 3" | 3.25 | 82.6 | 3.00 |
| 4" | 4.25 | 108.0 | 4.00 |
| 5 дюймов | 5.25 | 133.4 | 5.00 |
| 6 дюймов | 6.25 | 158.8 | 6.00 |
Обратите внимание, что внешний диаметр штекера постоянно примерно на 0,25 дюйма больше номинального размера. Это сделано намеренно — он обеспечивает уплотнительный зазор, который в сочетании с прокладкой внутри охватывающей муфты создает герметичное соединение. Никогда не используйте наружный диаметр заглушки в качестве размера заказа. ; всегда преобразуйте номинальное значение, используя эту таблицу или размерную таблицу производителя.
Как измерить конец хвостовика шланга фитинга с эксцентриковым замком
Кулачковые и пазовые муфты типов C и E имеют на одном конце стержень шланга (также называемый заусенцем или хвостовиком шланга). Этот конец подключается непосредственно к резиновому шлангу, шлангу LayFlat или всасывающему шлангу. Правильное измерение хвостовика шланга гарантирует, что шланг не оторвется под давлением — частая причина отказа, когда используется хвостовик неправильного размера.
Измерьте внешний диаметр хвостовика шланга
Используйте внешние штангенциркули или цифровой штангенциркуль. Измерьте наибольший внешний диаметр зазубрины шланга — обычно это первое (самое большое) зазубренное кольцо рядом с корпусом фитинга. Этот внешний диаметр должен соответствовать внутреннему диаметру (ID) шланга, который вы надеваете на него. Например, 2-дюймовая муфта с кулачковым замком типа C будет иметь внешний диаметр хвостовика шланга примерно от 2,20 до 2,25 дюйма и рассчитана на установку внутри плоского или всасывающего шланга с внутренним диаметром 2 дюйма.
Почему внутренний диаметр шланга и внешний диаметр хвостовика должны быть совместимыми
Если внешний диаметр хвостовика шланга значительно меньше внутреннего диаметра шланга, шланг не будет правильно удерживать зазубрины, и соединение выйдет из строя при всасывании или повышенном давлении. Промышленная практика рекомендует, чтобы внешний диаметр хвостовика шланга был не более на 5% больше внутреннего диаметра шланга для надежного механического захвата без разделения шланга во время установки. Для 2-дюймового шланга (внутренний диаметр = 2000 дюймов) внешний диаметр хвостовика должен составлять от 2,00 до 2,10 дюйма. Многие системы промышленных хомутов рассчитаны на определенные размеры кулачков и канавок — проверьте характеристики крутящего момента хомута для вашего материала шланга (резина, ПВХ или композитный материал).
Шланг Lay Flat в сравнении с длиной хвостовика всасывающего шланга
Длина хвостовика шланга зависит от производителя и режима эксплуатации. Фитинги с эксцентриковым замком для легких условий эксплуатации (используемые в сельском хозяйстве и перекачке воды) обычно имеют более короткие хвостовики — от 1,5 до 2 дюймов для размера 2 дюйма. Промышленные фитинги с кулачковым замком для тяжелых условий эксплуатации, предназначенные для транспортировки химикатов или нефти, имеют более длинные хвостовики (от 2,5 до 3,5 дюймов) для обеспечения возможности двойного зажима, что требуется при работе на всасывающих линиях под давлением выше 50 фунтов на квадратный дюйм. Измерьте длину хвостовика от плеча корпуса до наконечника и сравните ее с толщиной стенки шланга плюс любые необходимые характеристики перекрытия.
Соответствие размера резьбы размеру фитинга Camlock: NPT или BSPP
Для фитингов с кулачковым замком типов A, B, D и F резьбовой конец должен совпадать с трубной резьбой вашей системы. Размер резьбы не всегда соответствует номинальному размеру муфты эксцентрика, что сбивает с толку многих покупателей. Вот как правильно измерить и подобрать размер резьбы.
Измерение размера резьбы NPT
Резьба NPT (National Pipe Taper) имеет коническую форму — по мере углубления в фитинг она становится немного уже. Чтобы определить размер NPT, измерьте внешний диаметр наружной резьбы NPT на первой полной резьбе от конца. Затем обратитесь к стандартной таблице резьбы NPT. Например, наружная резьба NPT диаметром 1 дюйм имеет внешний диаметр примерно 1,315 дюйма на первой резьбе, даже несмотря на то, что труба, на которую он устанавливается, номинально имеет размер «1 дюйм». Наружная резьба диаметром 2 дюйма NPT имеет внешний диаметр примерно 2,375 дюйма. Количество резьб на дюйм (TPI) также подтверждает размер — для этого используйте измеритель шага резьбы.
Измерение размера резьбы BSPP
Резьба BSPP (British Standard Pipe Parallel) имеет параллельную, а не коническую резьбу. Они герметизируются торцевым уплотнением или уплотнительным кольцом, а не резьбовым соединением. Измерьте внешний диаметр наружной резьбы BSPP — 1-дюймовый BSPP имеет внешний диаметр 1,309 дюйма, что очень близко к NPT, но с другим шагом резьбы (11 TPI для BSPP против 11,5 TPI для 1-дюймовой NPT). Здесь важно использовать резьбовой калибр — визуально BSPP и NPT выглядят практически одинаково. Их смешивание приводит к утечкам и может повредить резьбу. Фитинги с эксцентриковым замком BSPP распространены на рынках Европы и Австралии, тогда как NPT является стандартом в Северной Америке.
| Номинальный размер | NPT, наружный диаметр наружной резьбы (дюймы) | НПТ ТПИ | BSPP Мужской OD (внутри) | БСПП ТПИ |
|---|---|---|---|---|
| 1/2" | 0.840 | 14 | 0.825 | 14 |
| 3/4" | 1.050 | 14 | 1.041 | 14 |
| 1" | 1.315 | 11.5 | 1.309 | 11 |
| 1-1/2" | 1.900 | 11.5 | 1.882 | 11 |
| 2" | 2.375 | 11.5 | 2.347 | 11 |
| 3" | 3.500 | 8 | 3.460 | 11 |
Вывод: 2-дюймовая резьба NPT и 2-дюймовая резьба BSPP имеют почти одинаковый внешний диаметр, но разные углы наклона. . Вы не можете надежно отличить их только по измерению OD. Всегда используйте резьбовой калибр или пытайтесь вручную ввинтить резьбу в известную внутреннюю резьбу, чтобы убедиться в зацеплении без применения силы.
Распространенные ошибки при выборе размеров и как их избежать
Даже опытные специалисты по техническому обслуживанию допускают ошибки в размерах при работе с фитингами с кулачковыми замками, особенно если они поставляются из смешанного ассортимента, из разных стран-производителей или из неизвестных устаревших установок. Вот наиболее частые ошибки:
Измерение внешнего диаметра корпуса вместо отверстия
Внешний корпус муфты Camlock значительно больше номинального размера. 2-дюймовая алюминиевая муфта Camlock имеет внешний диаметр корпуса примерно от 3,5 до 3,75 дюйма, в зависимости от производителя. Если вы измерите внешнюю часть корпуса и назовете этот размер, вы закажете 3,5-дюймовую муфту, и она не будет подключаться к имеющимся у вас 2-дюймовым фитингам. Всегда измеряйте отверстие, а не корпус.
Неверный идентификатор шланга и размер муфты Camlock
2-дюймовый шланг LayFlat имеет внутренний диаметр 2 дюйма под давлением. Соединительная муфта с кулачком и пазом, которая к нему крепится, также номинально представляет собой 2-дюймовый фитинг с эксцентриковым замком. В этом случае размеры совпадают, но для всасывающего шланга номинальный размер шланга относится к внутреннему диаметру, а толщина стенки может быть значительной. 3-дюймовый всасывающий шланг может иметь внутренний диаметр 3 дюйма, но внешний диаметр 3,75 дюйма. Не пытайтесь вставить 3-дюймовый хвостовик шланга во внешнее отверстие — он проходит внутри шланга, а не снаружи.
Предполагая, что все бренды используют одинаковые размеры
Хотя большинство авторитетных производителей фитингов с эксцентриковым замком соответствуют стандартам MIL-C-27487 или ASME, допуски на размеры различаются. Некоторые недорогие импортные муфты с кулачковым замком имеют немного заниженный диаметр плунжера, что создает люфт в рычагах кулачка и снижает надежность уплотнения. Если вы измеряете использованный фитинг из неизвестного источника, сравните его с опубликованной таблицей размеров, а не предполагайте, что он соответствует номинальным характеристикам. Фитинг эксцентрикового замка с номинальным диаметром 2 дюйма должен иметь внутренний внутренний диаметр отверстия между 1,990 и 2,010 дюймов на качественной примерке; значения вне этого диапазона указывают на нестандартный или изношенный фитинг.
Игнорирование износа прокладок при измерении использованных фитингов
Использованные муфты Camlock могут иметь вздутые, сжатые или отсутствующие прокладки. Прокладка внутри охватывающей муфты находится во внутреннем отверстии и может слегка выступать, в результате чего измеренный диаметр отверстия кажется меньшим, чем он есть на самом деле. Если вы определяете размер бывшего в употреблении фитинга, снимите прокладку перед измерением отверстия, а затем учтите толщину прокладки отдельно. Стандартные прокладки кулачкового замка для 2-дюймовых муфт обычно имеют толщину 3/16 дюйма (4,8 мм) и внутренний диаметр 2,0 дюйма. Замена изношенной прокладки на прокладку подходящего размера — это этап технического обслуживания, который восстанавливает работоспособность уплотнения без замены всего фитинга.
Как материал фитинга Camlock влияет на размеры
Кулачковые и пазовые муфты изготавливаются из алюминия, нержавеющей стали (304 и 316), латуни, полипропилена и с покрытием из ПТФЭ. Номинальные размеры одинаковы для всех материалов, но толщина стенок различается, что влияет на внешний диаметр корпуса и вес, а не на размер отверстия, необходимый для совместимости муфты.
- Алюминиевые фитинги Camlock являются самыми легкими и распространенными. Толщина стенки минимальна для такого размера — 2-дюймовая алюминиевая муфта Camlock весит примерно от 0,35 до 0,45 фунта. Используется в сельском хозяйстве, перекачке воды и перекачке жидкостей общего назначения с давлением до 150 фунтов на квадратный дюйм.
- Фитинги с эксцентриковым замком из нержавеющей стали (316 SS) имеют более толстые стенки и тяжелее. 2-дюймовая муфта Camlock из нержавеющей стали 316 весит примерно от 1,0 до 1,3 фунта. Используется в химической, фармацевтической и пищевой промышленности, где требуются коррозионная стойкость и чистота. Внутренний диаметр отверстия имеет тот же номинальный размер, но внешний корпус заметно более прочный.
- Полипропиленовые фитинги Camlock химически устойчивы ко многим кислотам и растворителям, но рассчитаны на более низкое давление — обычно 75 фунтов на квадратный дюйм при 70 ° F для размера 2 дюйма. Внешний диаметр корпуса больше из-за более низкой прочности пластика на разрыв, требующего большего объема материала. Измерьте отверстие таким же способом, но перед использованием тщательно проверьте номинальное давление и температуру.
- Латунные кулачковые и пазовые муфты по весу и стоимости находятся между алюминием и нержавеющей сталью. Они совместимы с нефтепродуктами и сжатым воздухом. Процедуры измерения идентичны: внутренний диаметр отверстия является калибровочным размером.
При выборе запасной муфты эксцентрикового замка важно указать материал и размер. 2-дюймовый алюминиевый эксцентрик и 2-дюймовый эксцентрик из нержавеющей стали будут правильно сопрягаться друг с другом (одинаковые размеры отверстия/пробки), но смешивание материалов в агрессивных средах может ускорить гальваническую коррозию - нержавеющая сталь и алюминий при контакте с морской водой или растворами хлоридов будут преимущественно разрушать алюминий.
Измерение размера фитинга кулачкового замка для редукторов и адаптеров
Переходные фитинги с эксцентриковым замком позволяют соединить две муфты с кулачком и пазом разного размера или выполнить переход между эксцентриковым соединением и трубой другого размера. Это часто случается, когда насос имеет 3-дюймовое выпускное отверстие с эксцентриковым замком, а система шлангов имеет размер 2 дюйма, или при заполнении контейнера через 4-дюймовое отверстие с эксцентриковым замком с помощью 2-дюймовой линии передачи.
При измерении редуктора необходимы два измерения:
- Большой конец — конец муфты эксцентрика, соединяющийся с большей частью вашей системы. Измерьте это отверстие, как описано выше.
- Маленький конец — это может быть другая муфта эксцентрика, резьбовое соединение или хвостовик шланга. Измерьте соответственно, используя метод, соответствующий типу конца.
Укажите переходники как «большой размер x маленький размер». Например, переходник с 3-дюймовой внутренней эксцентриковой резьбы на 2-дюймовую наружную резьбу NPT заказывается как «3x2 Тип B — NPT» или аналогичный. Подтвердите оба измерения перед заказом, поскольку возврат нестандартных или специальных переходников с эксцентриковым замком от промышленных поставщиков часто невозможен.
Один практический совет: если вы работаете на химическом или нефтяном заводе и вам необходимо задокументировать существующее соединение трубопроводов, сфотографируйте муфту с помощью линейки или штангенциркуля в рамке. Это дает вам эталонное измерение, которое вы можете просмотреть позже, не возвращаясь в поле с инструментом. Многие группы технического обслуживания хранят ламинированную справочную карту размеров кулачкового замка рядом с местом хранения фитингов — таблицу внутренних диаметров отверстий и наружных диаметров заглушек для всех стандартных размеров, которую технические специалисты могут использовать для быстрой идентификации без штангенциркуля.
Номинальное давление и размер: что означают цифры вместе
Размер фитинга Camlock и номинальное давление напрямую связаны. По мере увеличения номинального размера отверстия максимальное рабочее давление для данного материала падает. Это связано с тем, что отверстия большего размера создают большую площадь поверхности, на которую действует внутреннее давление, оказывая большее усилие на рычаги кулачка и прокладку. 1-дюймовый алюминиевый фитинг Camlock обычно рассчитан на 250 фунтов на квадратный дюйм , а 4-дюймовый алюминиевый камлок из того же материала рассчитан на 75 фунтов на квадратный дюйм . Для 6-дюймового алюминиевого камлока рабочее давление может составлять всего 40 фунтов на квадратный дюйм.
Если ваша система работает при более высоких давлениях, вам необходимо либо использовать фитинги с эксцентриковым замком из нержавеющей стали (которые выдерживают более высокое давление для того же размера из-за большей прочности материала), либо перейти на другой тип муфты, рассчитанный на более высокие нагрузки, например, кулачковую муфту с винтовым замком или муфту с сухим разъединением. Знание правильного размера — это первый шаг; Проверка того, что нужный вам размер может выдержать давление в вашей системе, не менее важна, прежде чем указывать или заказывать.
| Номинальный размер | Алюминий (PSI) | Нержавеющая сталь 316 (PSI) | Полипропилен (PSI) | Латунь (PSI) |
|---|---|---|---|---|
| 1/2" | 250 | 300 | 150 | 250 |
| 1" | 250 | 300 | 150 | 250 |
| 1-1/2" | 200 | 250 | 125 | 200 |
| 2" | 150 | 200 | 100 | 150 |
| 3" | 100 | 150 | 75 | 100 |
| 4" | 75 | 100 | 50 | 75 |
| 6 дюймов | 40 | 60 | 25 | Н/Д |
Определение размера фитинга кулачкового замка без штангенциркуля
Иногда вам необходимо определить размер муфты Camlock в полевых условиях без измерительных инструментов. Вот практические визуальные и физические методы:
Тест монет малых размеров
Четверть американской монеты имеет диаметр 0,955 дюйма. Он помещается в отверстие муфты кулачкового замка диаметром 1 дюйм с небольшим зазором, но не помещается в отверстие диаметром 3/4 дюйма. Полдоллара США (1,205 дюйма) поместится в отверстие эксцентрика диаметром 1,5 дюйма, но не в 1 дюйм. Эти грубые сравнения подходят для экстренного определения размеров, когда инструменты недоступны, но не должны использоваться для окончательной спецификации.
Подсчет рычагов кулачков и проверка их длины
Все стандартные муфты с эксцентриковым замком имеют два кулачковых рычага. Длина шарнира кулачкового рычага увеличивается пропорционально размеру. Для 1-дюймовых муфт кулачковые рычаги обычно располагаются на расстоянии от 1,1 до 1,2 дюйма от шарнирного пальца до пальца. Для 4-дюймовых муфт плечи кулачков составляют от 2,5 до 3 дюймов. Это дает приблизительный показатель размера, если у вас есть линейка.
Проверьте метку штамповки или литья
Большинство авторитетных производителей наносят номинальный размер непосредственно на корпус фитинга эксцентрикового замка. Найдите число (1, 1,5, 2, 3, 4 и т. д.) или дробь (1/2, 3/4), выбитую или отлитую на боковой стороне корпуса муфты. В алюминиевых фитингах это часто находится на плоской части между корпусом и шарниром кулачкового рычага. На фитингах из нержавеющей стали он обычно наносится лазерной гравировкой или электрохимической маркировкой. Если маркировка присутствует, она дает номинальный размер без измерений, но сверяйте его с физическими измерениями, если фитинг получен из неизвестного или непроверенного источника.
Тестовая установка с известным адаптером
Если в вашем наборе инструментов есть набор адаптеров для камлоков известного размера, пробная установка является наиболее надежным методом без измерений. Переходник с наружной резьбой подходящего размера полностью войдет в охватывающее плечо кулачка, при этом штифты кулачка аккуратно войдут в канавку. Если адаптер выпадает, не зацепив рычаги кулачка, значит, его размер недостаточен. Если он не может вставиться полностью, значит, его размер слишком велик. После фиксации рычагов кулачка люфта быть не должно — ослабленное соединение после фиксации указывает на изношенный фитинг или небольшое несоответствие размеров.
Часто задаваемые вопросы об измерении размера фитинга эксцентрикового замка
Соответствует ли размер фитинга эксцентриковому замку размеру трубы?
По большей части да — номинальный размер муфты Camlock соответствует номинальному размеру трубы (NPS) для того же числа. 2-дюймовый фитинг с эксцентриковым замком подключается к 2-дюймовой трубе (2-дюймовый NPS), фактический внешний диаметр которой составляет 2,375 дюйма. Отверстие эксцентрикового фитинга составляет примерно 2 дюйма, что соответствует внутреннему диаметру 2-дюймовой трубы Schedule 40 (2,067 дюйма). Соосность достаточно близка для совместимости со стандартами, но для высокоточных расчетов расхода всегда используйте фактический внутренний диаметр отверстия, а не номинальный номер.
Могу ли я измерить размер фитинга эксцентрикового замка в миллиметрах?
Да. Многие международные поставщики указывают размеры фитингов для эксцентриков в миллиметрах. Наиболее распространенные размеры метрических эксцентриков: 25 мм (1 дюйм), 38 мм (1,5 дюйма), 50 мм (2 дюйма), 75 мм (3 дюйма) и 100 мм (4 дюйма). Если показания вашего штангенциркуля указаны в миллиметрах, измерьте диаметр отверстия и округлите его до ближайшего стандартного метрического размера эксцентрикового замка. Обратите внимание, что фитинги с метрическим эксцентриковым замком могут соответствовать тому же стандарту MIL-C-27487, что и дюймовые версии, но выражены по-другому: в большинстве случаев 50-миллиметровый и 2-дюймовый эксцентрик взаимозаменяемы.
Что делать, если мои измерения находятся между двумя стандартными размерами?
Между стандартными размерами фитингов кулачкового замка есть зазоры — во многих каталогах нет размера 2,5 дюйма (хотя в некоторых линейках существует размер 2-1/2 дюйма). Если диаметр вашего отверстия составляет от 2 до 3 дюймов, тщательно измерьте еще раз — скорее всего, у вас есть фитинг диаметром 2 или 3 дюйма с некоторым износом или коррозией. Размер 2,35 дюйма может быть изношенным 2,5-дюймовым фитингом или слегка нестандартным импортным изделием. Свяжитесь с поставщиком фитинга и сообщите точные размеры и попросите сверить размеры с его техническими характеристиками.
Заменяют ли камлокы из нержавеющей стали и алюминия одинакового размера?
Да, с точки зрения совместимости муфт. 2-дюймовый алюминиевый переходник Camlock с наружной резьбой правильно фиксируется с 2-дюймовой муфтой из нержавеющей стали с внутренней резьбой, поскольку оба они соответствуют одному стандарту размеров. Положения кулачковых штифтов, глубина канавок и диаметр заглушки стандартизированы для разных материалов. Однако в агрессивных средах смешивание компонентов из алюминия и нержавеющей стали может со временем вызвать гальваническую коррозию, особенно в соленой воде или кислой среде. Для этих условий укажите системы, полностью изготовленные из нержавеющей стали или полностью из алюминия.
Как измерить фитинг с эксцентриковым замком, который все еще прикреплен к шлангу или трубе?
Если розетка подключена и вы не можете ее снять, измерьте вставной переходник, который в нее вставляется — используйте внешний диаметр заглушки и обратитесь к таблице размеров выше. Если ни один из концов недоступен, измерьте внешний диаметр корпуса муфты эксцентрика с помощью штангенциркуля или рулетки, а затем сверьтесь с таблицей размеров производителя, чтобы узнать внешний диаметр корпуса по размерам. Внешний диаметр корпуса не так стандартизирован, как внутренний диаметр отверстия у разных производителей, но для продуктовой линейки конкретной марки в большинстве случаев он достаточно постоянен, чтобы определить размер.
